阿布扎比卢浮宫--不锈钢铸就梦幻 “光之雨”

       摘要:在阿布扎比卢浮宫,不锈钢不仅保护珍贵的艺术品,而且自身也成为艺术品。博物馆令人惊叹的屋顶含有钼元素,可以抵御世界上腐蚀性最强的环境之一。在内部,太阳光在表面翩翩起舞,创造出与众不同的奇观。


       在阿联酋阿布扎比沙漠与大海交汇处,一个由不锈钢和铝制成的巨大“星星”穹顶仿佛悬浮在水面上。但获奖建筑师让·努维尔的这个设计并非沙漠中的海市蜃楼。在不锈钢穹顶结构覆盖之下的新卢浮宫是一座由 55 座独立建筑组成的“博物馆城”,收藏着无价的艺术品。它的设计本身就是一件艺术品,就像它所收藏的作品一样精彩。阿联酋希望通过成为国际文化旅游目的地,实现经济的多元化,而这座奢华的新建筑正是其行动计划的一部分。博物馆大量采用不锈钢,可帮助确保该建筑群作为世界级旅游目的地所应有的长期使用寿命。


       由于阿拉伯沙漠很少下雨,穹顶不需要完全关闭。它像一个倒立的编织篮子,阳光透过选定的位点渗透进来,创造出一种独一无二的景观,被称为“光之雨”。这种编织设计使人联想到阿联酋屋顶传统上用于防晒的交错编织的棕榈叶。在一天之中,散落的光之碎片像漂浮的钻石一样,随着太阳的移动而漂移。这一戏剧性效果的灵感来自阿拉伯露天市场的半封闭街道,当阳光与静止悬浮的微小尘埃粒子相交织时,置身于周围黑暗中的人们几乎可以抓住太阳的光线。


屋顶过滤了中东地区刺眼的阳光,并通过不断变化的照明条件创造了一种神秘的氛围。Giuseppe Penone 的作品《萌芽》©摄影师罗兰·哈尔贝-阿布扎比卢浮宫-建筑师让·努维尔



由金属星形组成的 “星云”


       阳光通过一个“星云”进入穹顶,“星云”重量超过7500吨,相当于埃菲尔铁塔的重量。屋顶由7850个星形构件组成,叠加起来超过八层。一个5米高的独立钢结构将不锈钢包覆的外层结构与铝内层结构隔开。层状结构总共包含近46万个几何交叉点,由超过41万个连接点连接。除了形状不同之外,每层的星形角度排列也不同,这使光的传播变得复杂。

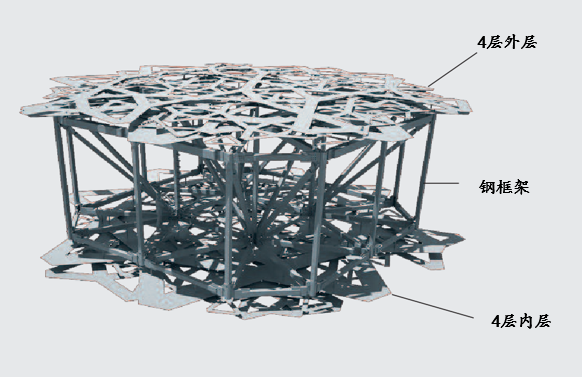

四个外层由铝和不锈钢制成,四个内层由铝制成,由一个5米高的独立钢结构隔开

©Jean Nouvel Architecte和©Waagner Biro Stahlbau AG


       隔开内外层的钢结构由85个超大构件组成。超大构件被细分为11个独特的模块,每个模块的平均重量为50吨。它们被焊接在一起或用螺栓板固定。这些超大构件涂有反射阳光中红外线的涂料,有助于降低结构内部的温度,并增强颜色的活力。


       这些星形构件的形状很简单,四个三角形包围着一个正方形,形成了与传统阿拉伯艺术和建筑相似的复杂布局。其结果是博物馆的所有设施既具有视觉的丰富复杂性,又具有良好的被动隔热性能。白天,穹顶遮挡了98.9%的阳光,这有助于为室内艺术品收藏和参观者保持稳定的温度。余下的阳光仿佛翩翩起舞,构成不断变换的奇特景观。到了晚上,景象发生了逆转,4,500 台投影仪从穹顶投射出零散的光束,将博物馆变成了一个宏伟的、看似月光下的水晶,从阿布扎比海岸线很远的地方都能看见。

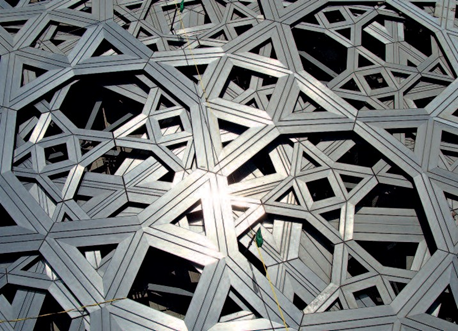

从上面可以清楚地看到圆顶上错综复杂的“星形”图案 ©Waagner Biro Stahlbau AG


       博物馆穹顶的外面四层暴露在环境中,也最为显眼,建筑师和工程师在这里采用了不锈钢材料。外层4481个星形构件的外表面都包覆了0.8毫米厚的双相不锈钢薄板。这些板材先相互焊接在一起,然后通过氯丁橡胶绝缘接头固定在铝基材上,以避免不锈钢造成铝的电偶腐蚀。为了完全分隔这两种金属,不锈钢板的下面覆盖着防腐聚乙烯薄膜。不锈钢包覆板具有和星形表面相同的精确曲率,角度略小于180°,允许穹顶的低高度为36米,宽直径为180米,突出了其轻巧的效果。



研究太阳光


       阿布扎比卢浮宫的圆形屋顶设计绝非易事。工程师分析了整个场地连续365 天以上太阳的轨迹,并采用尖端信息技术以及最新的 BIM(建筑信息模型)应用程序来计算圆顶星形构件的理想排列方式。为了在真实条件下测试光线的路径,他们制作了一个比例为1/200的模型,然后是一个直径 6 米的部分圆顶的真实模型。圆顶的设计和建造历时五年。



不锈钢经久耐用,美观大方


       除了复杂的几何结构,穹顶的材料在 “光之雨” 中起着决定性的作用。挤压铝型材用作八层星形构件的基础结构,因为它加工制造方便,重量轻,耐腐蚀,也具有反光能力。


       阿布扎比卢浮宫所处环境是世界上腐蚀性最强的环境之一,所处岛屿暴露于沙漠高温和高湿度下,周围受到海水飞溅。为了抵抗这种极端环境,采用了钼含量为3%的2205双相不锈钢。与含钼2%的316奥氏体不锈钢相比,双相不锈钢由于钼含量较高,其耐腐蚀性能显著提高。316不锈钢通常用于腐蚀性较低的沿海应用。2E哑光表面可避免在阳光下产生过度的眩光。此外,不锈钢还反射出一天中不断变化的色彩色调,为卢浮宫的灯光节增添光彩。在博物馆的其他地方如栅栏、走道和网格也采用了2205双相不锈钢。总计用了300吨2205双相不锈钢。

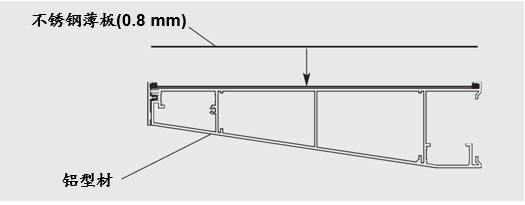

铝型材的包覆©Waagner Biro Stahlbau AG

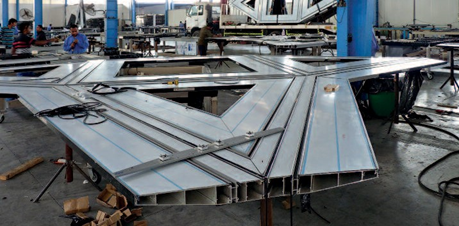

阿布扎比一家工厂用含钼不锈钢包覆一个铝制星形构件,在两个型材加工中心组装50万个构件©elumatec AG




加强防护应对海水腐蚀


       不锈钢钢筋用于加固 4,500 根密封混凝土桩,这些混凝土桩被打入海平面以下近 15 米处,支撑着博物馆的整个平台。280 根水下柱子、混凝土隔断墙和特制的 “防护墙” 也采用了不锈钢钢筋,以保护博物馆免受来自海洋的威胁如风暴或船只的碰撞。所用材料为含钼 0.3% 的2304 双相不锈钢,它与超高性能混凝土相结合,确保结构的抗腐蚀性能和高延展性。

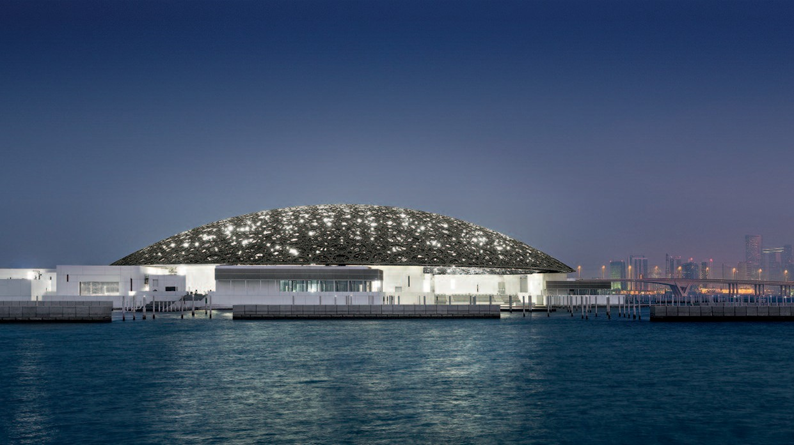

夜晚,圆顶里面闪闪发光。前景中的不锈钢钢筋混凝土墙保护博物馆免受大海的侵袭 ©Louvre Abu Dhabi – 摄影 Mohamed Somji – 建筑师让·努维尔




采用不锈钢安全放心


       关注阿布扎比卢浮宫珍贵藏品的人大可放心,这些收藏品不会受到海盐或沙漠阳光的影响。博物馆坐落在不锈钢钢筋加固的混凝土桩基座上,由不锈钢钢筋加固的“城壕”保护,屋顶采用不锈钢穹顶,艺术藏品和参观者被这种神奇材料全方位地保护着。光之雨从圆屋顶倾泻而下,阿布扎比卢浮宫如同海市蜃楼一般,本身就是一件神秘而又经过精心设计的文化艺术品,由于钼所赋予的耐用性,它将代代相传,经久不衰。
