不锈钢建筑系列-纽约世贸中心7号楼

       原先的世贸中心7号楼包括一座办公楼、变电站和通往世贸中心服务楼层的入口坡道,同街对面的双子塔一样,这座47层的大厦在911事件中完全倒塌。因为需要重建曼哈顿地区的供电网,所以该大楼被要求立即重建。

       世贸中心7号楼作为在原址重建的第一座大楼,引人关注。业主希尔维斯坦地产公司对建筑事务所SOM提出要求,希望新建筑的功能和外表均比原来的建筑有显著的改善和提升。


       新的7号楼建成于2006年。这座办公大楼地面以上26米为爱迪生联合电气公司的变电站,要求有很好的通风。办公区域位于大厦较高的楼层。由于大楼兼具工业设施和办公大楼的功能,所以面临一些独特的设计难题。

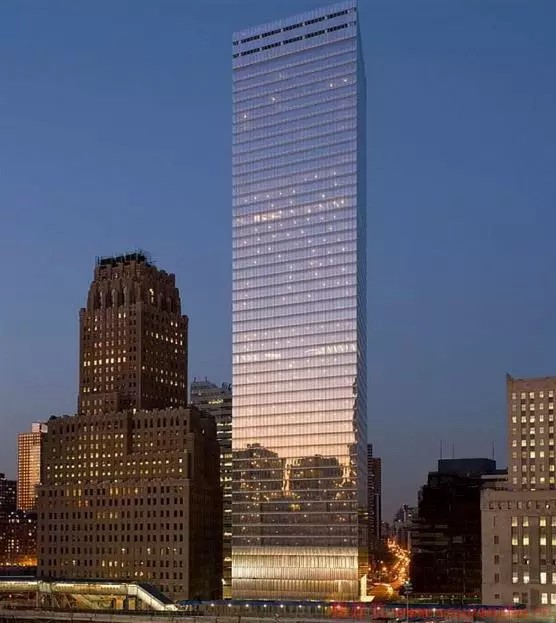

世贸中心7号楼的街景(N.kinsman提供照片)

       业主希望大厦具有较长的使用寿命,并且能长久地保持吸引力,所以建筑师与艺术家James Carpenter 合作给大厦设计了不锈钢和玻璃的外立面。由于大厦所处的环境会接触到海盐和融雪盐,还具有中等水平的城市污染,所以选用了含钼的316不锈钢。不锈钢添加钼,提高了它对盐和污染带来的腐蚀和锈蚀的耐蚀能力。

       设计师根据大楼上下部分不同的功能作用,进行了反光色彩、反射光线和深浅的实验研究,为大厦增添了像雕塑一样生动的元素。办公楼上部楼层的外立面由凹面的落地透明玻璃组成,楼层之间的窗间墙板采用316不锈钢。窗间墙板装饰了模拟喷砂效果的图案,且呈波纹状。水平方向的波纹图案增强了光线的反射。每块板的下方有电化学着色成蓝色的316不锈钢板制成的水平窗沿,蓝色反射到凹面窗间板上,发出闪耀的蓝色色调。

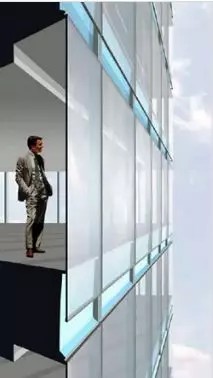

办公楼各楼层间所用的窗间墙板和316蓝色不锈钢板@SOM



通过改变相对于窗间墙板的角度来确定蓝色面板的位置,以获得最佳的反射效果@SOM

       变电站空间的外立面必须满足两个要求:通风良好和较高的结构安全性。常用的结构用不锈钢具有比碳钢高得多的耐冲击性能,因此选用了316不锈钢焊接通风格栅。没有采用编织丝网是因为钢丝在交叉点有微小的缝隙,而当316不锈钢暴露于盐环境时容易发生缝隙腐蚀。

       焊接的格栅以往仅在工业区域使用,所以这次设计师创造出更美观漂亮的产品。通过采用定制的三角形钢丝,通过改变丝网方向和表面以及改变钢丝密度,用不同反射率的表面创造出变换有趣的视觉效果。两层316不锈钢棒由165毫米的腔体隔开,在夜晚内层采用蓝白LED光源点亮,颜色色调从白天到夜晚不断变换,周围表面在晚上也因为棒材的外形和方向而隐约地变化。

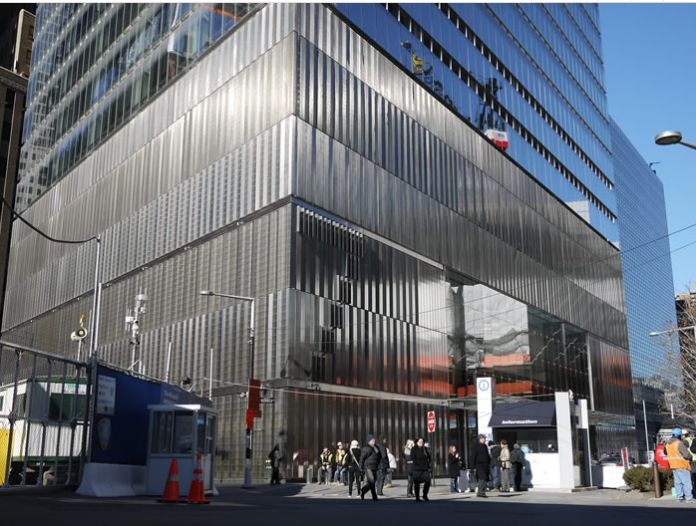

环绕大厦底部26米的焊接丝网在白天的景致(N. Kinsman提供照片)

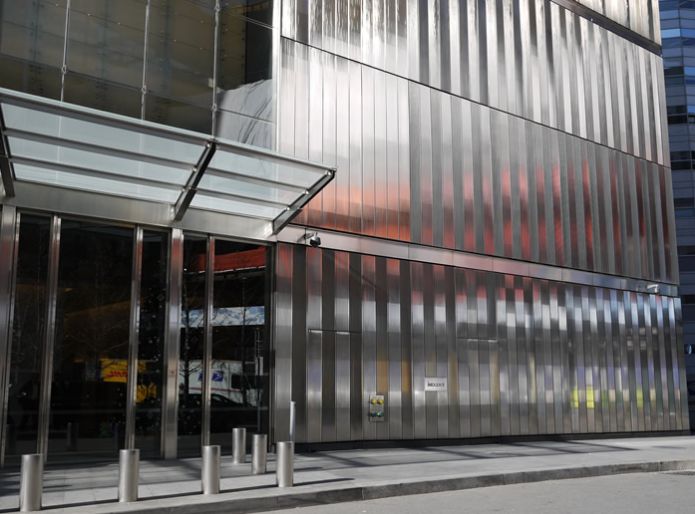

       通过改变焊接格栅中棒材的形状和方向实现光线和色彩的变化。


SOM提供照片


       业主和设计师想要提高大楼基座围墙的结构安全标准,基座周围的焊接丝网天然形成了一层结构屏障,但同时还希望有一个开放透明的大厅,依靠高强度2205不锈钢和316不锈钢,这些表面看似不同的要求都得到了满足。临街店铺的玻璃窗和门位于桁梁之下,立柱屏障之内。桁梁和立柱均由2205双相不锈钢板制成。316不锈钢板悬臂梁支撑着玻璃天蓬,上面的316不锈钢索网墙在天花板和侧墙位置得到支撑。

       SOM建筑事务所的注册建筑师Christopher Olsen 说:“有必要采用高强度的2205双相不锈钢来容纳承载由不锈钢拉索施加到这些不锈钢框架构件上的巨大载荷,尽可能减少结构对视线的遮挡,满足已提高的结构性能标准的要求”。2205不锈钢的表面是有方向性的精细抛光表面。一些组合部件采用隐蔽的紧固件进行机械连接,可最大程度地减少可见的焊接接头。

       双相不锈钢如2205的本身的颜色与奥氏体不锈钢316略有不同,不同的表面也会产生色调的变化,建筑和谐地利用了这方面的设计细节。

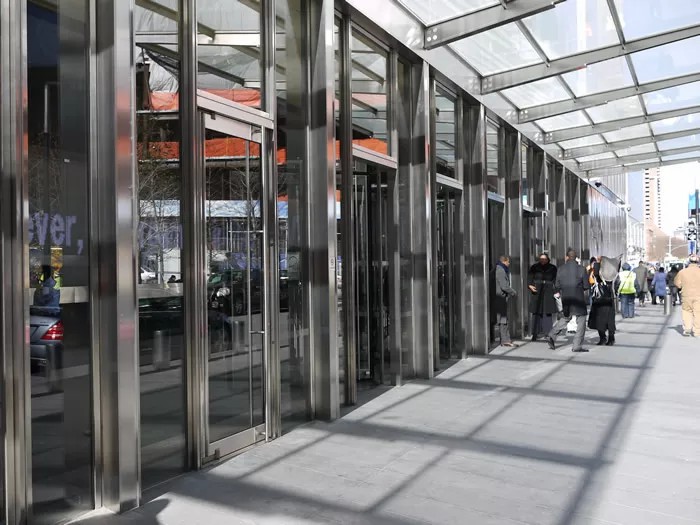

世贸中心7号楼入口采用了高强度2205双相不锈钢和316L不锈钢( N. Kinsman提供照片)
