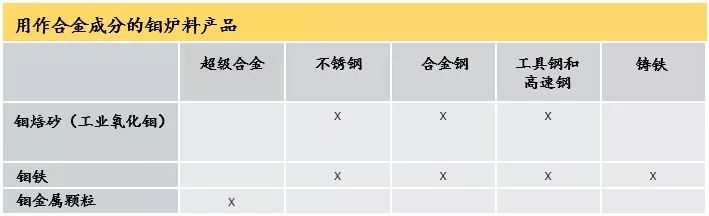

下表给出了各种合金及其使用的钼炉料产品。

       不锈钢，合金钢，工具钢和高速钢通常在电弧炉中熔炼。初始装料一般包含合金钢废料，生铁和某种形式的钼以获得适当的成分组成。回收的废料是熔融炉料的重要组成部分，它来自内部废料、钢铁加工商收集的废料以及从回收商处购买的重熔原料。根据钢种和市场的变化，来自回收废料中的钼占10％至50％的比例。工业氧化钼一般随废料一起添加，以达到规定的钼含量。如果只需要添加少量的新钼，则通常添加钼铁（FeMo）。

       熔化后，通常将液态金属转移到AOD炉或钢包精炼炉中进行进一步的精炼处理。在该阶段加入钼铁来调节成分，以达到所规定的Mo含量。

       铸铁的专用钼来源是FeMo，而超合金仅使用钼金属颗粒，因为合金需要高纯度的元素添加和真空熔炼。

       轧材制造所产生的钼金属废料也用作合金元素添加剂。采用金属还是其他形式的钼取决于各种来源钼的经济性和获得的难易程度。


钼焙砂（工业氧化钼）

       合金钢和不锈钢中如果添加钼，主要是添加工业氧化钼， 它通常含有56-58％的Mo和最多0.5％的Cu，并有如下的产品形式和包装规格：10 公斤罐装、250公斤钢桶、1000公斤或1500公斤集装袋包装的粉末（最大400目）；250公斤钢桶或1000公斤或1500公斤集装袋包装的枕形压块。产品标准：ASTM A146-04 氧化钼产品的标准规范。

焙烧钼精矿(工业氧化钼) 粉末(左) 和压块 @ 智利molymet公司

钼铁 (FeMo)

       FeMo可用于任何熔炼或精炼装置，来生产含钼钢或铸铁。它经常用作钢包添加剂以实现化学成分最终的精确调整。在Mo含量较低（Mo通常不超过0.2％）的钢如高强度低合金（HSLA）钢中，所有的Mo都以FeMo的形式添加。

       FeMo一般含有65-75%的Mo 和最大0.5%的Cu。产品的尺寸范围介于：0-10mm，及10mm至20-100mm之间。

       对于焊接电极等特殊应用，有粉末供使用。包装通常是钢桶或大袋。产品标准：ASTM A132-04 钼铁标准规范，DIN 17561, 2004-02  钼铁。

钼铁 @奥地利Treibacher


钼金属颗粒

       纯钼金属（Mo含量最低99.9％）用于生产超合金，以避免微量元素的污染。

       将钼粉末压制成颗粒并在氢气中烧结，化学还原粉末颗粒表面吸附的氧气和氧化物膜，增加压制颗粒的密度，并增加颗粒强度。烧结处理最大程度地减少了颗粒炉料带入到熔融金属中的氧，使熔炼车间更容易处理炉料。
